El residuo: cómo se mide la degradación sin curva de fabricante | Fundamentos

Todo sistema de mantenimiento predictivo se rompe en la misma pregunta, y casi ninguno la responde en voz alta: ¿peor comparado con qué?

Un motor que consume 42 amperes no dice nada. Puede ser un motor sano trabajando duro o un motor enfermo trabajando poco. La corriente sola no distingue esos dos casos, y esa confusión es la razón por la que tantos sistemas de monitoreo terminan apagados: alarman cuando la planta sube el ritmo y callan cuando la máquina se degrada despacio.

La respuesta es dejar de mirar el valor y empezar a mirar la relación entre lo que se le pide a una máquina y lo que le cuesta hacerlo.

La operación completa

residuo = lo medido ÷ lo esperado para este trabajo, ahora mismo

Si vale 1, la máquina hace su trabajo al costo que le corresponde. Si sube a 1,15, le está costando un 15 % más de lo que debería. Eso es degradación, y no depende de a qué ritmo esté produciendo la planta.

Por qué no nos engaña un cambio de punto de operación.

Esta es la prueba que separa un sistema que sobrevive en planta de uno que no. En una planta real nadie avisa cuando cambia un setpoint: se cambia porque hay que producir más, o menos, o porque llegó un lote distinto de materia prima. Un sistema que confunde ese cambio con una falla genera falsas alarmas hasta que alguien lo desconecta.

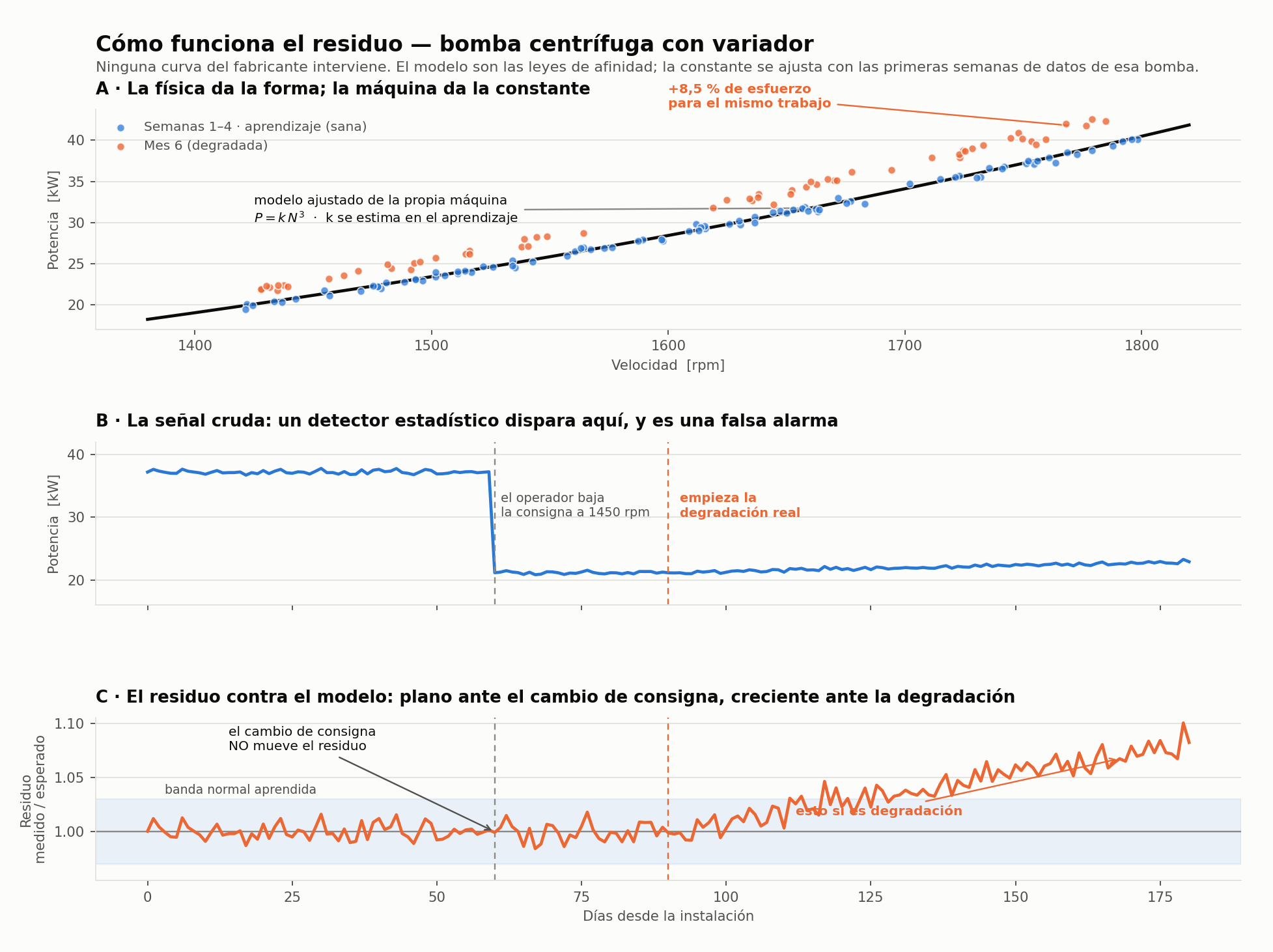

Tres paneles: la ley física ajustada a la propia máquina, la potencia cruda con un escalón por cambio de setpoint, y el residuo que permanece plano en ese escalón y solo sube cuando aparece la degradación real.

A · la ley

La relación física entre velocidad y potencia, ajustada con datos de esa máquina, no de un catálogo.

B · la señal cruda

La potencia da un salto brusco. Cualquier sistema de umbral dispara una alarma aquí. No pasó nada: subieron el ritmo.

C · el residuo

Atraviesa el escalón sin inmutarse y empieza a subir semanas después, cuando la degradación es real. Ahí sí hay que ir.

El residuo es invariante al punto de operación por construcción, no por ajuste. No hay que reentrenarlo cada vez que producción cambia de plan.

¿Y de dónde sale “lo esperado”?

Es la objeción correcta, y la que casi siempre se contesta mal. La respuesta habitual —“de la curva del fabricante”— es la peor de las cuatro posibles, porque para la mayoría de los equipos de una planta esa curva no existe, y cuando existe describe un equipo nuevo en un banco de pruebas, no el tuyo con quince años encima.

Hay cuatro fuentes, ordenadas de mejor a peor. La cuarta es la del catálogo.

Nivel A

Una relación adimensional que se calcula sola

No hay modelo ni aprendizaje: es aritmética con dos cosas que ya medimos. Kilowatts por tonelada. Coeficiente de transferencia de un intercambiador. Coeficiente de desempeño de un chiller. Ciclo de trabajo de un compresor. Tiempo de carrera de un actuador. Aproximación de temperatura. Desbalance entre fases.

Disponible desde el primer día. Sin historia, sin curva, sin calibración.

Nivel B

Una ley física con constantes tomadas de tu propia máquina

Las leyes de semejanza de una bomba o un ventilador dicen que el caudal va con la velocidad, y la potencia con el cubo de la velocidad. La forma la da la física; la constante se ajusta con datos de tu equipo durante sus primeras semanas.

La máquina se convierte en su propia referencia. Nadie tiene que aportar nada.

Nivel P

La población de activos idénticos

Una llenadora tiene 160 válvulas iguales. Una selectora tiene cientos de eyectoras iguales. Un tablero tiene decenas de contactores iguales. La válvula 87 no se compara contra una curva: se compara contra las otras 159, en el mismo turno, con el mismo producto y la misma presión.

Cero factores que confundan, por construcción. Cero aprendizaje. Es el nivel más potente y el que menos se usa.

Nivel D

La curva del fabricante

Sirve como referencia gruesa cuando existe y cuando el equipo es nuevo. Casi nunca es ninguna de las dos cosas.

Es la fuente menos importante de las cuatro, no la primera.

Hay una quinta fuente, y es gratis: si un lazo de control ya está cerrado en tu planta y su punto de ajuste no cambia, la salida del controlador ya es un residuo. Si la válvula de vapor tiene que abrir cada vez más para sostener la misma temperatura, el intercambiador se está ensuciando. Tu PLC ya calcula esa señal todos los días y nadie la mira.

El residuo solo lee. Nunca actúa.

Conviene decirlo con claridad porque los dos conceptos se confunden todo el tiempo, y la confusión cuesta reuniones.

El residuo — capa de lectura

Qué hace: compara, infiere y avisa.
Dónde vive: sobre tus equipos, los que ya tienes, de cualquier marca y de cualquier año.
Qué escribe: nada. El firmware se compila sin la capacidad de escribir a tus equipos.
Si se apaga: tu línea ni se entera.
Qué necesita de tu gente: nada. Ni bitácoras, ni lecturas, ni rondas.

El lazo cerrado — capa de actuación

Qué hace: mide, decide y corrige mientras produce.
Dónde vive: sobre nuestro equipo de dosificación e inspección — o sobre el tuyo, únicamente cuando tú lo autorizas por escrito y con límites acordados.
Qué escribe: el ajuste, dentro de los límites que define tu gente.
Para qué sirve: dejar de regalar materia prima y energía, y cortar el defecto en la pieza siguiente.
Qué exige: hablar el idioma de tu maquinaria y criterio de proceso.

Son capas distintas y se venden por separado. Puedes tener toda la capa de lectura sin que nada de tu planta cambie de comportamiento. Cómo funciona el lazo cerrado →

¿Y si alguien interviene la máquina?

Pasa constantemente: cambian un impulsor, limpian un intercambiador, ajustan una banda. Después de eso el residuo mejora de golpe, y la referencia anterior deja de servir.

La solución fácil sería pedirle al jefe de mantenimiento que nos avise. Esa solución es la muerte anunciada del sistema. Al tercer mes nadie avisa, la referencia queda vieja y las alarmas dejan de tener sentido.

Así que el sistema lo detecta solo, con tres discriminadores: si el salto mejoró o empeoró el desempeño, si hubo un paro justo antes, y si el cambio fue un escalón o una rampa. Un escalón que mejora justo después de un paro es una intervención, no una anomalía. El sistema reajusta su referencia por su cuenta y deja la confirmación como algo opcional, nunca como requisito.

La regla de la que no nos movemos: ninguna función crítica del sistema puede depender de que alguien en la planta capture algo. Si un dato hace falta, se deriva solo o no existe.

Lo que el residuo no hace.

No diagnostica el componente. No te va a decir “rodamiento del lado libre, pista externa”. Te va a decir que esta bomba está gastando un 18 % más de lo que le corresponde, que lleva seis semanas empeorando y que con esa pendiente llega a paro en tres — y a qué hora conviene abrirla.

Esa es la unidad que le importa a una planta: el paro de la línea, no el nombre de la pieza. El nombre de la pieza lo pone tu técnico cuando la abre, y lo pone mejor que cualquier algoritmo.
